油田回注水监测解决方案

• 1 系统简介
•
  　　监测因子：水量、水中油、悬浮物。
  　　保持压力开采是我国油田开发的基本措施，是保持油田长期稳产的根本。除油田自然条件外，注水好坏决定着油田开发效果的好坏。在油田注水工作中，要努力争取达到两个目标， 即注够水和注好水。注够水即注入水量要能适应油田采出液量的需要，达到注采平衡，而且不使油层地下容积发生亏空， 以保持地层压力，注好水则是为了提高水驱效率，提高石油储量的水驱动用程度，达到较好的开发指标。因此监测控制注入水的水量和质量直接影响着油田的开发效率。
  　　由本公司设计集成的油田回注水在线监测系统在常规的在线监测系统基础上，着重解决了油田防爆、高压低温采样和特殊介质预处理等一系列关键难题。
•
  2 系统说明

• 1、测量范围及精度
• 　◆ 测量范围（水中油份）：0-200ppm，也可要求其它范围；
  　◆ 准确度：优于±5ppm或读数的±10%；
  　◆ 测量范围（悬浮固体）：0-800smu（悬浮固体测量单位，相当于0-800ppm）；
  　◆ 准确度：经过特定悬浮固体校正后为：±5ppm或读数的±10%。
• 2、仪器、管线的清洗 　
• 　　反洗方式、自清洗功能：系统带有水压清洗的自清洗功能，以保护检测器的测量元件和减少沉积物对系统的干扰。
• 3、校正及零点设定
• 　◆ 校　　正： 工厂校正，可用特定的油份和/或固体校正；
  　◆ 零点设定：工厂调整零点漂移：最大1ppm（油份），3ppm（悬浮固体），自动清洗测量池。
• 4、预处理系统
• 　◆ 系统管路：防堵防冻防爆；
  　◆ 处理流程：系统釆水→水气分离→SS监测→水样预处理→水中油监测→废液排放。

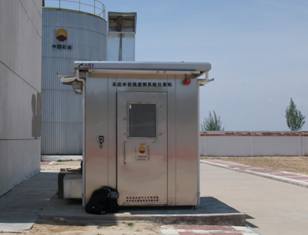

• 5、分析小屋
• 　◆ 防爆小屋框架由优质槽钢焊接而成；
  　◆ 小屋外壳由1.5mm的不锈钢拼接而成，屋顶和内墙板用1.2mm不锈钢拼接而成，墙厚70mm，中间填充　　　 　　 70mm厚阻燃保温材料，所使用的材料具有很好的耐腐蚀性；
  　◆ 防爆小屋底座由10号П型钢焊接而成；
  　◆ 防爆小屋顶端4个圆形吊耳方便吊装；
  　◆ 防爆小屋外尺寸：2500（W）*2500（L）*2700（H），屋内净尺寸2360（W）*2360（L）*2400（H）；
  　◆ 防爆等级：ExdⅡBT4~ExdⅡCT6；
  　◆ 防护等级：≥IP56。
• 6、系统组成
• 　　系统包括分析仪器、采水系统、配水系统、预处理系统、控制系统、数据采集/处理/传输系统、辅助系统、防爆分析小屋、防雷设备、中心站监控系统等。
• 7、系统工作环境
• 　◆ 环境温度：零下10℃-50℃、相对湿度：≤85%RH；
  　◆ 水质状况：管道，油、水、气混合。
