2、超低排放在线粉尘监测系统

１ 系统简介

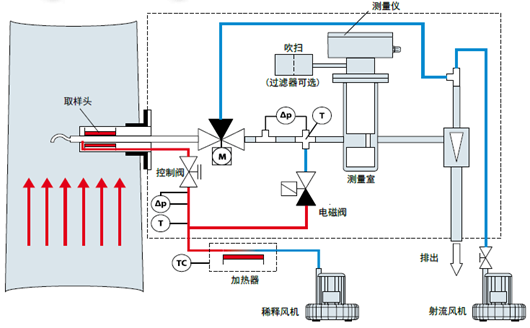

　　杜拉革D-R820F采用抽取、加热、稀释技术，将湿烟气中的水滴或蒸汽气化，使之不受水滴或蒸汽干扰，通过散射光测量原理，在线连续测试粉尘浓度，专门用于湿法脱硫（FGD）或湿法除尘后湿烟气粉尘浓度的在线监测，与其它品牌产品相对比，其独有的稀释技术在含湿量较大的工况下仍保证测量的准确性。特别适合电厂“近零排放”、“超低排放”项目，在六衡电厂、舟山电厂、三河热电厂等多个“超低排放”项目中都有应用。统点
　　◆ 一体化设计；
　　◆ 在线式连续测量；
　　◆ 高灵敏度；
　　◆ 安装简便，烟头单侧安装；
　　◆ 工作寿命长，内部没有运动部件；
　　◆ 严格密封的壳体，防止烟气侵蚀。
２ 系统应用
　　D-R 820F适用于湿烟气粉尘浓度在线连续监测，如：
　　◆ 火力发电厂湿法脱硫系统出口检测粉尘；
　　◆ 火力发电厂湿法除尘系统出口检测粉尘；
　　◆ 垃圾焚烧厂；
　　◆ 工业过程应用。

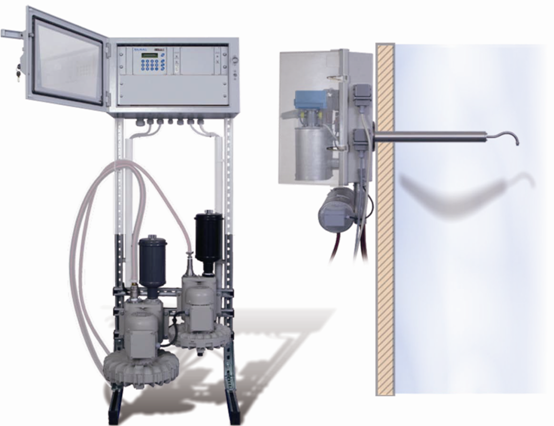

３ 系统部件
　　◆ 取样头和测量室；
　　◆ 射流泵；
　　◆ 射流泵；
　　◆ 供电、控制单元。
　　安装法兰及相关附件：

４ 系统参数
　　◆ 测量范围 ：　　　　　　　0-15 (Max.100) mg/m³ 若需要更高量程，另行询价；
　　◆ 抽取烟气温度限制：　　　绝对温度 ­40%, 250 g/m³,相对温度=100% ；
　　◆ 取样单元外形尺寸：　　　600 x 1050 x 1500 mm(W x H x D)；
　　◆ 取样测量重量：　　　　　40kg；
　　◆ 取样探头材料：　　　　　不锈钢，更高等级材料另行询价；
　　◆ 防护级别：　　　　　　　IP65；
　　◆ 环境温度：　　　　　　　-20°C 至+ 50°C；
　　◆ 测量气体温度：　　　　　Max. 280°C (若需要更高温度另行询价)；
　　◆ 测量气体流量：　　　　　8–10 m³/h；
　　◆ 安装法兰：　　　　　　　DN 80 PN 6；
　　◆ 控制单元外形尺寸：　　　600 x 1750 x 550 mm(W x H x D)；
　　◆ 控制单元安装空间要求：　1100 x 1750 x 1100 mm(W x H x D)；
　　◆ 控制单元重量：　　　　　约90kg；
　　◆ 控制单元防护级别：　　　IP55；
　　◆ 控制单元环境温度：　　　-20°C 至+ 50°C；
　　◆ 控制单元供电电压：　　　230/400 V, 50 Hz, 3x16 A；
　　◆ 测量输出：　　　　　　　4x 4 -20 mA, 隔离地；
　　◆ 数字输出：　　　　　　　6路继电器输出，允许负载35V/0.4A；
　　◆ 数字输入：　　　　　　　1路（可选）无源输入，用于吹扫和测量状态切换。
